Напольная акустика своими руками. Часть 3 - отделочные работы

Первые две части тут:

Напольная акустика своими руками. Часть 2 - Сборка

Напольная акустика своими руками. Часть 1

Почти полтора года простояли колонки в первозданном виде. И вот настал самый ответственный момент. Дали мне на работе отпуск и пользуясь появившимся свободным временем решил я довести до ума начатый проект.

Изначально в момент сборки планировалось просто зашпатлевать шляпки шурупов и покрасить колонки из баллончика. Даже купил баллончик с черной краской, до сих пор стоит... Не без труда удалось найти у нас в городе шпон красного дерева. Продавец шпона оказался человеком положительным и подробно проинструктировал меня по технологии оклейки.

Сначала вырезаю заготовки из шпона на сантиметр шире и длиннее оклеиваемой поверхности. Использую 88 клей. Дальше всё по инструкции на баночке - мажу склеиваемые поверхности, пять минут жду и прикладываю шпон к колонке. Прикатываю скалкой с усилием, затем хорошенько притираю ребром дощечки. Выступающие края шпона аккуратно чтоб не полущился срезаю очень острым ножом. Затем обрабатываю края брусочком обернутым наждачной бумагой.

Клею сначала бока, затем фасад и в последнюю очередь верх. Заднюю стенку решил не клеить чтоб не делать лишнюю работу - её всё равно никто не видит.

Мой аквариум на 40 литров

В сентябре загорелся я идеей завести небольшой аквариум. Небольшой потому что ставить его особо негде. Почитал рекомендации для начинающих в интернете. Приобрел стеклянный аквариум на 40 литров, фильтр с подачей воздуха и грунт. Позже узнал что для аквариума без перенаселения с живыми растениями подавать воздух не нужно и отменил эту опцию. Как полагается грунт промыл и прокипятил, засыпал в аквариум, заполнил водой и включил фильтр. Через 5 дней и высадил растения, уложил на дно корягу.

День города в Донецке

В субботу 27 августа 2011 года наш областной центр Донецк отмечал день города. Как раз в этот день наша компания приехала в Донецк провести свой выходной.
Сперва пошли в парк Щербакова.

В парке повсюду гуляют и фотографируются свадьбы

Яхт-клуб "Азовсталь" в Мариуполе

Фотографии сделаны в конце июля во время проведения открытой парусной регаты "Кубок Лепорского 2011". Для участия в соревнованиях приехали спортсмены из других городов.

На фотографиях участники готовят свои яхты к гонкам.

"Кадеты"

Поездка в Свято-Никольский Монастырь

В середине июля 2011 года ездили мы компанией в Свято-никольский монастырь. Находится он в Никольском километров 20 на запад от трассы Донецк-Мариуполь. Место очень красивое, ухоженное. Повсюду цветы и зелень.

Это ещё в Мариуполе - дорога вдоль проспекта Строителей

Где-то в поле на пути к Никольскому

Что поместится в Matiz?

Как вы думаете - сколько очень и не очень нужных вещей поместится в Matiz? Мне вот тоже было интересно и тут представился замечательный случай выяснить этот вопрос. Переезжала девушка с одной квартиры на другую. Как обычно бывает в таких случаях у всех друзей автовладельцев масса неотложных дел. Свободным оказался один только я с лучшей машиной для грузоперевозок :) Вот как это происходило:

 До моего приезда Люда и Оксана упаковали всё что надо перевезти, осталось только перенести и натрамбовать всё добро в машину.

Поездка в Донецк

В начале июля 2010 года ездил я на пару дней в Днепропетровск к родственникам в гости. На обратном пути до Донецка со мой поехали брат Андрей и его девушка Вика. Прошлись вместе по парку кованых фигур и вокруг Добасс-Арены.

Донбасс-Арена летом

Люди идут со всех сторон смотреть футбол.

Однотактный ламповый усилитель 6Н9С и 6П6С

После успешной сборки трехлампового усилителя Губина у меня появилось желание самостоятельно просчитать все детали схемы и по собственным расчетам построить однотактный усилитель.
Стал вопрос выбора ламп. Тут мне очень помогла статья Вадима Пузанова "Однотактный ламповый..., возвращаясь к напечатанному". В статье хорошо описан опыт применения различных ламп в усилительных схемах. Также  подробнейшим образом рассмотрены нюансы конструирования схем ламповых усилителей. Большая мощность на выходе мне ни к чему, основной упор на качество, поэтому выбор пал на лампу 6П6С, и в драйвере 6Н9С.

Обложившись книгами сделал расчет всех элементов схемы в Mathcad. Расчет лампового усилителя делается "с хвоста", в таком порядке и выкладываю результаты.

Расчет оконечного каскада на лампе 6П6С

Трёхламповый усилитель Губина.

Довольно давно у меня появилась мысль собрать ламповый усилитель для прослушивания музыки. Долго эта мысль в облаках летала и вот наконец обрела свое материальное воплощение.

Свой первый ламповый усилитель я решил собрать по схеме Губина. Выбрал его по простоте конструкции и обещаному в описании высокому качеству звука. "Обещание" это сбылось полностью - я был приятно удивлен услышанным. Также эту схему уже собирал мой друг Илья с которым мы учились в университете. Он помог мне с лампами, панельками, некоторыми деталями. Как более опытный радиолюбитель, Илья дал мне основные рекомендации по монтажу усилителя и годным к применению в этой схеме деталям. Все соединения надо делать максимально короткими. Все "минусы" лучше соединить в одной точке, и затем эту точку посадить на шасси возле входных гнезд.

Регулятор громкости на входе я не использовал. Источником сигнала у меня был компьютер - с его помощью можно достаточно удобно регулировать громкость звука.

В качестве силового трансформатора я использовал ТС-180 просто потому что он был в наличии и его удобно перематывать. Соединил последовательно вторичные обмотки, домотал витков чтобы получить заданное схемой анодное напряжение 350 В. На выходе поставил тоже доступные тр-ры ТВЗ 1-9.

На фото показаны блок питания и собственно сам усилитель.

Напольная акустика своими руками. Часть 2 - Сборка

Начало и конец тут:

Напольная акустика своими руками. Часть 1

Напольная акустика своими руками. Часть 3 - отделочные работы

Итак чертеж есть, детали корпуса на руках. Дело за малым - собрать всё это воедино!
Все стыки перед сборкой не жалея промазываю столярным клеем ПВА - пусть лучше лишнее выдавится чем останутся тоненькие щели. И стягиваю детали саморезами. Предварительно в деталях сверлю отверстия "под тело" самореза и зенкую чтобы утопить шляпки.

колонка с установленными жесткостями без задней стенки (стоит слева) и крышки

На передней панели отверстия сверху вниз под твиттер, мидбас и фазоинвертор

Корпус колонки необходимо заглушить изнутри. Для этого используем синтепон. Фиксируем его на внутренних стенках корпуса точками клея ПВА. Важно не набивать плотно а оставить синтепон таким же воздушным как он был до монтажа.

Теперь устанавливаем твиттер, мидбас, фазоинвертор и внутрь кроссовер.

Вот что у меня получилось. В таком виде колонки проработали полтора года. До декоративно-отделочных работ все руки не доходили.

Цена вопроса:
- клей ПВА столярный 250грамм = 28 гривен;
- саморезы 4х55 100 штук = 5 гривен;
- синтепон 3м квадратных = 30 гривен;
- фазоинверторы 2 шт = 40 гривен;
- врезные клеммники 2 шт = 30 гривен

Напольная акустика своими руками. Часть 1

Продолжение тут

Напольная акустика своими руками. Часть 2 - Сборка

Напольная акустика своими руками. Часть 3 - отделочные работы

Весь проект от идеи до результата был осуществлен ранней весной 2010 года. И только отделочные работы я завершил через полтора года :)

С восемнадцати лет я слушал музыку на двухкассетном магнитофоне Sony CFS-717S. Продолжительное время слушал музыку все реже и реже. Качество звука уже не радовало, хотелось большего.  И вот решение вопроса пришло само собой. На форуме Matiz-клуба я прочитал ветку про автозвук. Автор темы Сергей из Ростова на Дону подробно ответил на мои вопросы. В ходе беседы мы перешли с автозвука за домашнюю акустику.   Вот так слово за слово и я собрал домашнюю напольную акустику.
Сергей помог мне выбрать динамики и посчитал необходимый объем корпуса. Также дал ряд практических советов по материалам и процессу сборки.

Понимаю что без расчета объема ящиков статья выглядит не полной. Методику расчета я к сожалению не знаю. В этом проекте я сделал только сборочные работы. О чем и напишу дальше.

Бюджет мой составлял 1,5 тысячи гривен плюс минус немножко. На эти деньги из всего многообразия по совету Сергея я приобрел двухканальную компонентную акустику DLS R6A.
Колонки задумано сделать напольными с круглым фазоинвертором. Внутренний объем при этом должен составлять 25 литров.

Мне нужна была высота колонки 800мм. Отталкиваясь от выбранной высоты и необходимого объема я просчитал все остальные размеры. Переднюю панель сделал чуть шире диаметра мидбаса. По литературе хорошо было бы сделать ширину передней панели равной диаметру мидбаса. Передняя и задняя стенки считаются самыми вибронагруженными. Глубину определил зная высоту и ширину и вычтя из внутреннего объема объемы динамиков, жесткостей и фазоинвертора. В результате колонка получилась почти квадратного сечения.

чертеж колонки: вид спереди, вид сбоку в разрезе и два варианта внутренних жесткостей

Толщина стенки в моём случае должна составлять не менее 20мм. Материалом корпуса может быть мдф, фанера или неламинированная плита ДСП. По моим чертежам работники мебельной мастерской нарезали на станке все детали из плиты ДСП.

конструктор "легого" :)

Итого цена вопроса:

- комплект акустики DLS R6A = 1540 гривен;

- детали из ДСП с раскроем по моим размерам = 112 гривен.

Берёзовая роща

Примерно в 30 километрах от Мариуполя есть очень красивая берёзовая роща. Как оказалось немало людей тоже любит выехать сюда на пик-ник и места надо занимать как можно раньше. Тут всего понемногу: высоченные белоствольные берёзы, широкая поляна, камни покрытые мхом,  заросший камышом ставочек и вытекающий из него ручей. Утром 1 мая 2009 года выбрались мы туда целой компанией на трех машинах на шашлыки.

Строительство стадиона "Ильичёвец" в Мариуполе

На месте старого котлована металлургический комбинат им. Ильича построил одноименный стадион. Пока шло строительство я сделал в разное время ряд фотографий.

Аглофабрика ММК имени Ильича

Закончив Индустриальный техникум в 2000 году я сразу устроился на аглофабрику комбината имени Ильча  и проработал там до начала 2011 года. Здесь выкладываю ряд фото сделанных в 2005 -2007 годах моим старым цифровичком Olympus. Все снимки сделаны только в чистых местах (по фабричным меркам :) чтобы не забить пылью фотоаппарат.

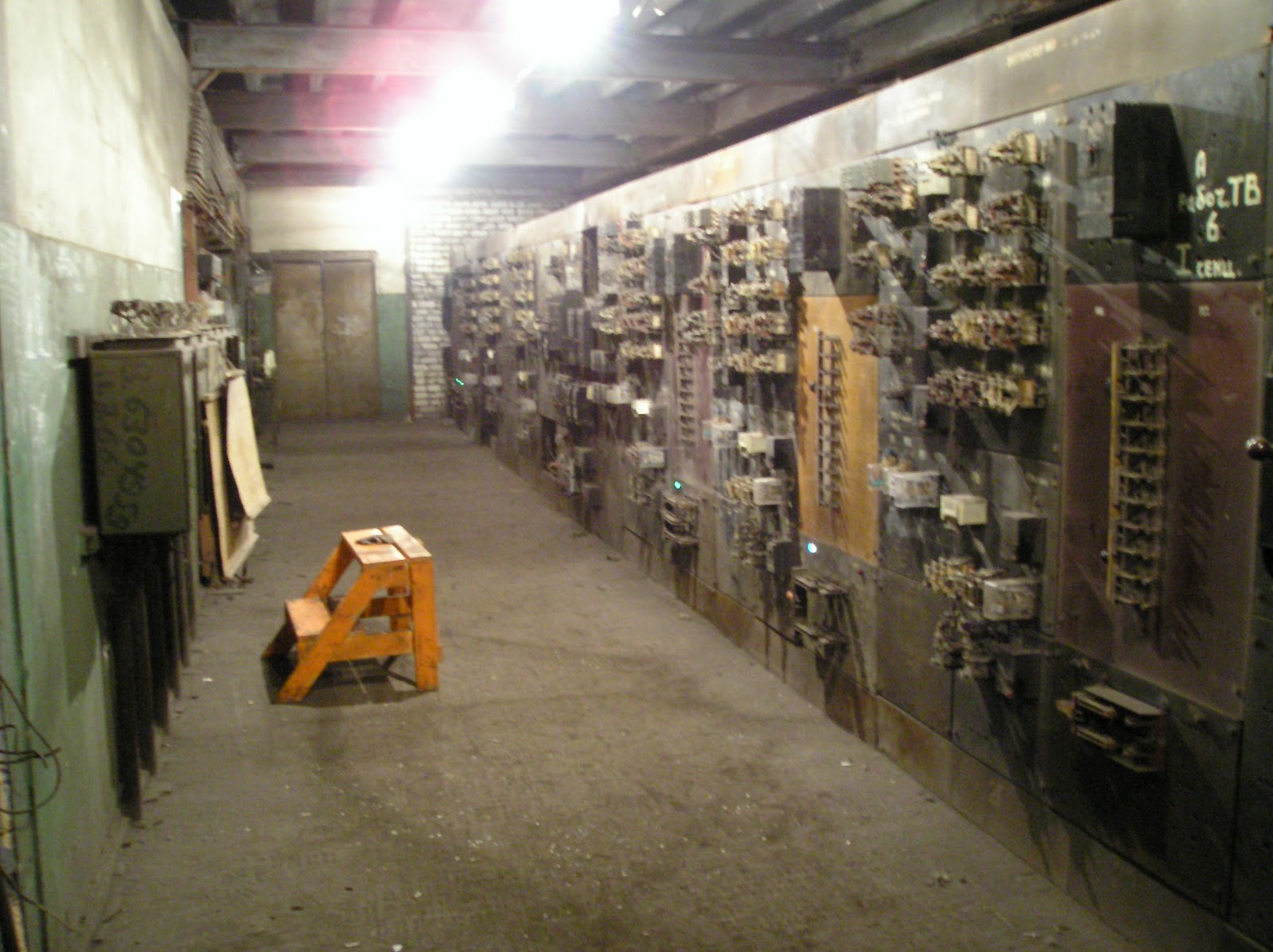

 ПСУ в эксгаустерном отделении

Аглокорпус №1 отметка +18 открытая часть

Агломерат в вагонах, вид с открытой части отметки +18
